微機高壓檢測係統的詳盡構成與(yu) 作用

微機高壓檢測係統關(guan) 鍵由下列一部分構成：

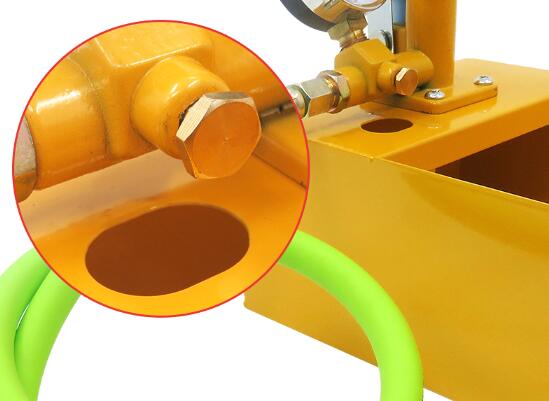

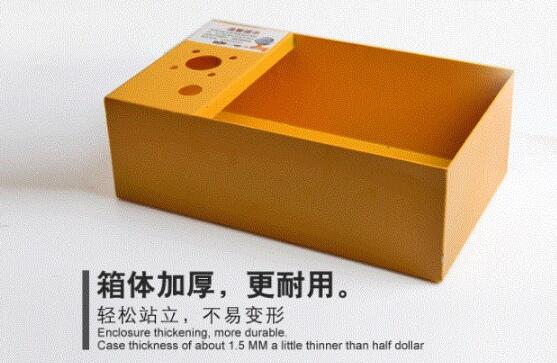

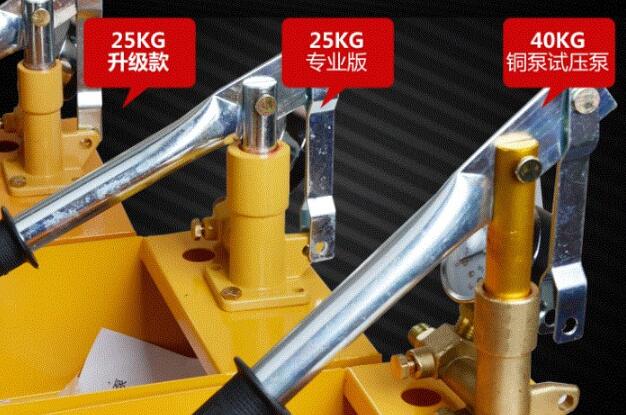

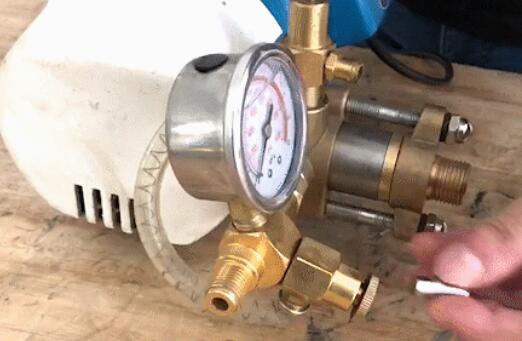

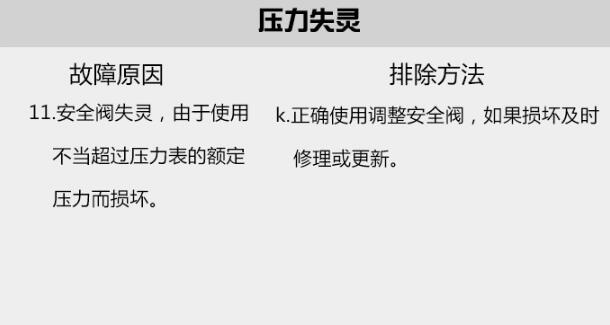

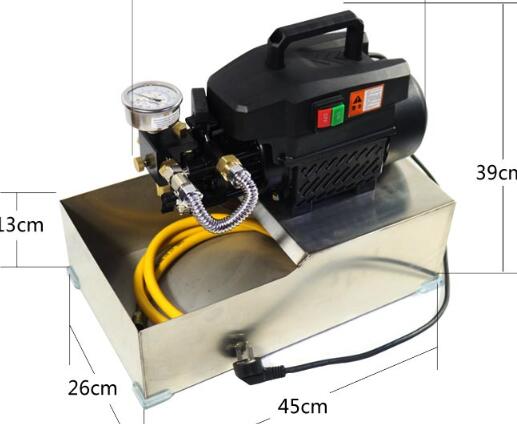

電動式試壓泵(固定不動)

額定值排出工作壓力：200兆帕

額定值總流量：54L/h

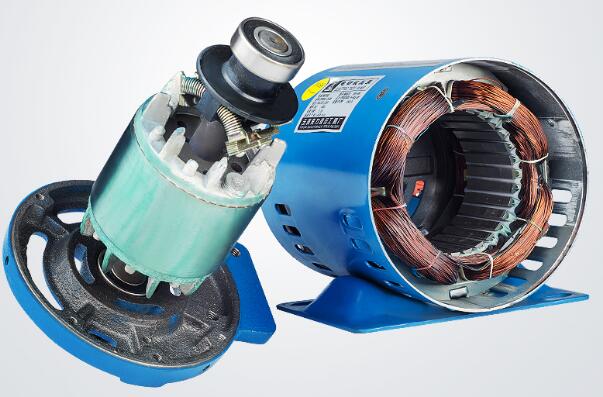

一般電機額定功率：5.5千瓦

試壓泵的泵速：150轉/分鐘

試壓泵國家標準；JB/T6909-93

試壓泵尺寸約(mm): 1690x675x1000

2、微機操縱配件關(guan) 鍵配備（已集成化在調壓閥匯上）：

姓名

儀(yi) 表盤網格圖

量

保存單據

逆止閥

200兆帕

一個(ge)

一套和零配件

泵端全自動增壓閥

200兆帕

一個(ge)

一套和零配件

海運集裝箱頂端全自動卸載掉閥

200兆帕

一個(ge)

一套和零配件

氣動切斷閥

200兆帕

一個(ge)

進口

電聯接真空壓力表

ytxc 250 MPa/1.6級

一個(ge)

高壓過濾裝置

200兆帕

一個(ge)

液位傳(chuan) 感器

0.25% FS/200兆帕

一個(ge)

北京市廣海

手動式卸載掉閥

200兆帕

一個(ge)

打氣泵

8KG

一個(ge)

高壓塑料軟管

">140MPa

30米

預留

3、操縱係統關(guan) 鍵配備：

名 稱

規 格

數 量

備 注

工業(ye) 生產(chan) 控機

EVOC/P4/512

中國台灣研華工控

液晶顯示屏

東(dong) 芝

激光打印機

HP1210（A4）

監控軟件

WYC2.0

操縱電腦編程

三菱PLC控製板

FX2N-48MR

I/O:48點

三菱PLC程序編寫(xie)

工作台

變頻控製器

5.5KW

過濾設備

通信控製模塊及電纜線

SC-09

PLC→PC

模擬量輸入模版AD

FX2N-4aD

12位髙速

可調穩壓電源

UPS-500VA

智能化工作壓力顯示儀(yi) 表

72X72 XST

成套設備安裝

櫃裏安裝及布線

標件輔助材料

輸電線及標件

泵布線

泵殼聯接件及聯線

10米

變頻電纜

遠程控製閥聯接電纜線

10米

信號電纜

工作壓力等信號電纜

10米

聯接電纜線

主電纜線

15米

4．電腦監控係統(全可調式攝像鏡頭帶錄)

名 稱

規 格

數 量

備 注

電動式攝像鏡頭

0-10M

金屬材料雲(yun) 台攝像機

安裝支撐架

側(ce) 裝試

彩色監控攝像頭

GH-92三維

金屬材料防塵套

SN-11C

視頻解碼器

JMQ-804WT

雲(yun) 鏡控製板

通訊電纜

配規範監控攝像頭

圖像采集卡

4路

信號轉換器

RS232-RS485

工控電腦

P4/80G/256

和WYC操縱係統同用

東(dong) 芝液晶顯示屏

19”CRT

ups電源

Ups-500

專(zhuan) 用型開關(guan) 電源

DC12V800MA

視頻電纜線

SYV75-5

開關(guan) 電源電纜線

RVV2*0.75

操縱電纜線

RVVP2*0.5

多芯專(zhuan) 用型操縱電纜線

電腦監控軟件

WYCJ4

5、液壓係統

係統磅級：21MPa 3000psi

係統最大壓力：34.5CPa 5000psi

係統變壓範疇：0~14MPa 0~2000psi

液氣電源開關(guan) 調整範疇：17.5~21MPa 2500~3000psi

氣動閥門工作壓力：0.65~0.8MPa 93~115psi

電 源 ： 380±19∨/50Hz 總流量：18l/min

工作溫度 ： -13℃~ 40℃ 一般電動機7.5KW

6、加溫儲(chu) 水箱：1立方

溫度意見反饋在顯示屏上，可操縱儲(chu) 水箱的灌水及加溫。
