鍋爐、壓力容器、壓力管道等承壓設備試壓係統技術方案

鍋爐、壓力容器、壓力管道等承壓設備試壓係統技術方案

一、設備的使用條件：

1.在買(mai) 方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；

2.環境溫度：-5~ 42；

3.測試介質：低濃度水或油；

ormal; COLOR: rgb(0,0,0); WORD-SPACING: 0px; PADDING-TOP: 0px; -webkit-text-stroke-width: 0px">4、設計耐壓:25MPa；

5、測試溫度：常溫；

6、壓力測量精度：精準度為(wei) 滿量程千分之一；

7、本係統采用40MPa精度為(wei) FS 0.01%的壓力傳(chuan) 感器；

8、本係統的整體(ti) 控製精度為(wei) FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套設備根據客戶實際技術要求非標製作：

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵；

JB/T53194電動試壓泵 產(chan) 品質量分等；

GB-T9234-1997機動往複泵；

GBT 7784-2006 機動往複泵試驗方法。

二、設備配置部分技術參數及詳細功能描述：

本試壓係統的主要功能參照客戶技術要求設計，以下需方要求：

2.1基本要求：
2.1.1可實現對鍋爐、壓力容器、壓力管道等承壓設備進行耐壓試驗；
2.1.2試壓泵上設置安全保護裝置，例如安全閥、壓力表等，保護設備不做超壓試驗；
2.1.3設備須具有自動和手動模式。
2.2技術要求：
2.2.1可控製升壓速度、保壓時間、泄壓速度；
2.2.2額定排出壓力值：≥20MPa；
2.2.3計算機控製升壓速率，並實時顯示壓力曲線，完畢後可打印試驗報告；
2.2.4可實現分階段試驗壓力，並到一定壓力自動停止增壓；
2.2.5高壓流量≤：50L/h，低壓流量不低於(yu) ：360L/h；
2.2.6壓力控製精度不低於(yu) 滿量程的0.5%；

根據客戶上述技術要求，結合我公司多年來做過的同類型項目，現做技術方案如下：

1、設備概述：本設備根據需方技術要求非標製作：

設備主體(ti) 由便攜式計算機壓力采集控製係統、4D-SY25MPa型電動試壓泵、遠程控製閥組管匯三部分組成。

其中電動試壓泵脫離計算機控製係統後可獨立進行試壓試驗，但隻能顯示和控製壓力不能進行數據運算與(yu) 打印報表。

便攜式計算機壓力采集控製係統距離電動試壓泵10米（或根據實際情況），安裝在實驗室中（或根據現場實際情況），

通過電線電纜及數據線與(yu) 電動試壓泵泵及遠程控製閥組管匯相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整。

被測鍋爐管道或壓力容器通過10米高壓膠管與(yu) 試壓係統相連接，或據項目現場施工需要調整。

本試壓控製係統采用電動試壓泵安全閥超壓自動起跳和進口高壓電磁閥遠程卸放壓力以及采用防震電接點壓力表來進行係統限壓安全保護。

2、鍋爐管道或壓力容器試壓係統詳細配置（概念性的配置具體(ti) 以雙方最終協商為(wei) 準）：

名稱

明細項

數量

單位

備 注

計

算

機

試

壓

係

統

設

備

硬

件

係

統

計算機

套

客戶自備

打印機

台

客戶自備

壓力傳(chuan) 感器

支

40MPa精度為(wei) 0.01%FS

電接點壓力表

塊

1.6級40MPa

便攜式計算機壓力采集控製係統

套

試壓係統控製係統核心

1.5KW變頻器

台

控製1.1KW變頻電機

4D-SY25MPa電動試壓泵

台

遠控泄壓閥組集成機箱

套

高壓電磁閥組、單向閥管匯集成

高壓電磁閥及高壓過濾器

套

試壓泵壓力遠程卸放

美國HIP單向閥

套

試壓泵精準保壓

試壓泵控製係統電控箱

套

高壓膠管

根

10米

軟件

計算機數據采集控製軟件

套

計算機采集試壓軟件

注：個(ge) 別配件在實際生產(chan) 製作有可能參數不同，但不影響設備整體(ti) 功能。

便攜式試壓泵計算機壓力采集控製係統實物圖，開機畫麵可以定製公司名稱及LOGO，

此型號為(wei) 6路采集，單台試壓泵配置為(wei) 單路采集。圖片僅(jin) 供參考具體(ti) 請以到貨實物為(wei) 準。

便攜式試壓泵計算機壓力采集控製係統，實地工作現場。

便攜式試壓泵計算機壓力采集控製係統，實地工作現場。

便攜式試壓泵計算機壓力采集控製係統技術參數：

觸摸屏（7寸彩屏），AC220V電源，接入壓力傳(chuan) 感器信號；

壓力傳(chuan) 感器：40MPa精度為(wei) 滿量程FS0.1%，DC24V，4-20MA，量程0-40MPa；

儀(yi) 表工具箱：安裝便攜式試壓泵壓力采集係統標配；

便攜式機箱：安放儀(yi) 表工具箱及備件標配；

儀(yi) 表電源線：一套；

壓力信號線：一套；

8G高速U盤：一個(ge) ；

計算機上位機管理軟件：在U盤裏。

3、電動試壓泵詳細技術參數：

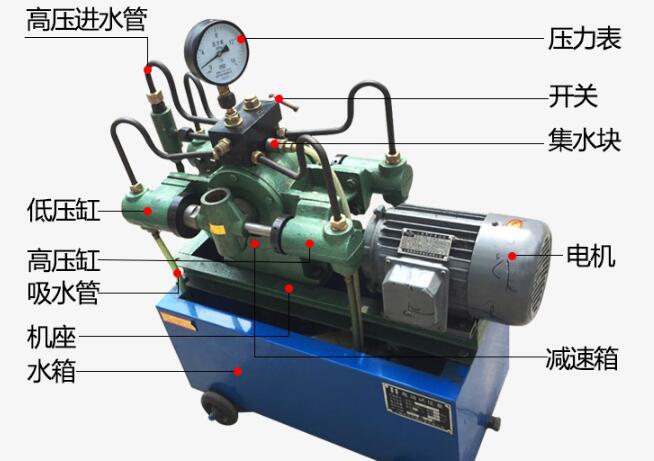

試壓泵部份型號:4D-SY25MPa型電動試壓泵；

技術參數：額定壓力25MPa，額定低壓流量360L/h；額定高壓流量40L/h；

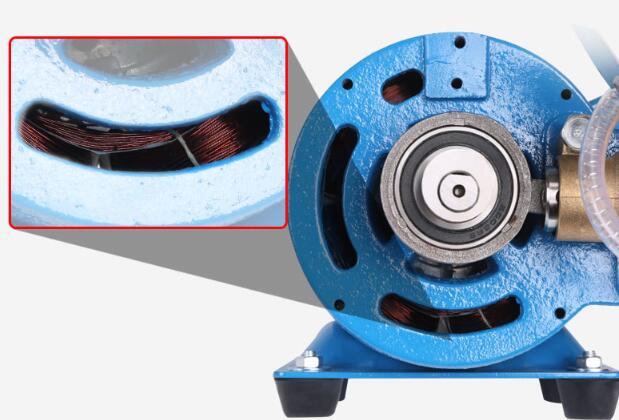

試壓泵電機：1.1KW變頻電機；

出口連接端：M22X1.5工作接頭，

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

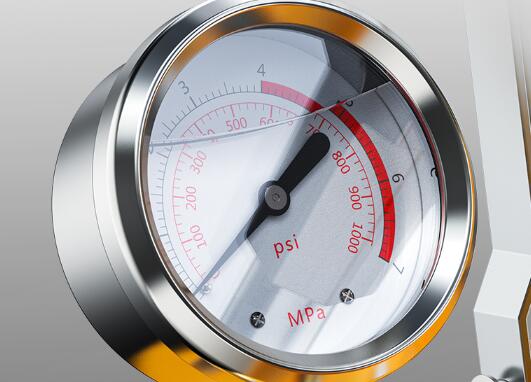

電接點壓力表：1.6級40MPa；

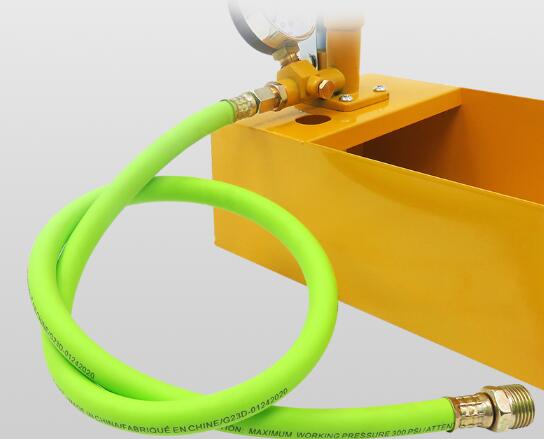

高壓膠管：40MPa高壓膠管10米一根，兩(liang) 端M22X1.5內(nei) 螺紋。

4、試壓泵遠控泄壓閥組：

4D-SY電動試壓泵與(yu) 遠控泄壓閥組（藍色箱子為(wei) 遠控閥組）圖片僅(jin) 供參考具體(ti) 請以到貨實物為(wei) 準。

遠程控製閥組內(nei) 部結構圖片，圖片僅(jin) 供參考具體(ti) 請以到貨實物為(wei) 準。

5、試壓係統的計算機控製軟件功能：

本控製係統的計算機壓力采集控製軟件的主要功能參照客戶產(chan) 品的標準設計：軟件界麵及控製內(nei) 容由用戶提出要求，我們(men) 完成功能。

並提供日後升級服務。（本設備先應用本公司計算機控製壓力測試係統通用軟件待用戶能提出最終的軟件修改要求為(wei) 止，

期限為(wei) 設備使用起三個(ge) 月，如以後我公司計算機控製壓力測試軟件升級換代，在不增加硬件成本的前提下可免費為(wei) 需方升級。）

本套設備控製係統軟件除具有客戶技術要求功能外還具有以下通用功能：

1、靜壓試驗；（最大試驗壓力25MPa）；

2、爆破試驗；（最大試驗壓力25MPa）；

3、本係統采用精度為(wei) FS0.1%的40MPa傳(chuan) 感器進行壓力數據采集，采集數據更加精準。

4、係統壓力無級調節靠計算機軟件控製;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；

5、本試壓係統采用電動試壓泵安全閥超壓自動起跳和高壓電磁閥遠程卸放壓力，以及采用防震電接點壓力表來進行係統限壓安全保護。

如果試壓泵出現緊急停機，能夠手動泄除被測管件及設備內(nei) 部壓力。

7、試驗程序及參數預輸入功能，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。

恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）

--恒速升壓直至達到試驗標準壓力；

8、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。

升壓速度降壓速度可顯示、可控製；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、並可任意打印試驗報表；

能直接編製、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，

隻需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與(yu) OFFICE辦公軟件兼容，其模板可重新編製，並設定。

9、軟件的使用者有各自的帳戶和密碼。

三、計算機控製軟件一些基本功能，圖片僅(jin) 供參考具體(ti) 請以實物為(wei) 準。

係統控製軟件操作界麵說明及係統軟件的參數設置：

本係統內(nei) 置本公司自主研發的專(zhuan) 用控製軟件，操作界麵人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、

保壓時間等各種試驗參數。完善的人機交互界麵，製定試壓方案後會(hui) 通過彈出窗口的形式引導操作員完成實驗。通過對話框上

“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與(yu) 安全。

軟件可根據用戶技術要求更改功能，可按照用戶自定義(yi) 界麵及功能編製，以雙方最終溝通需方認可的界麵為(wei) 準。

1、登錄：係統自動生成一個(ge) 超級用戶，用戶名和密碼為(wei) admin，進入係統後，通過增加修改刪除用戶等操作，

用戶可自己增加刪除修改用戶名稱密碼級別等。

2、係統登錄和退出

登錄：可以按其他用戶名重新登錄。退出：退出軟件。

3、用戶配置，隻有管理員用戶才能進行用戶配置

增加刪除修改：

用戶名稱是唯一的，如果已經有此用戶，不能再增加同一用戶名稱。正在登錄的用戶不能被刪除。

4、參數配置：隻有管理員用戶才能進行參數配置

（1）串口配置：

地址為(wei) PLC的地址

端口號為(wei) PC和PLC連接用的串口的端口號

波特率、校驗、數據位、停止位應和PLC的對應（本機串口端口號是1）

（2）傳(chuan) 感器配置：

配置高壓傳(chuan) 感器和低壓傳(chuan) 感器。

量程為(wei) 傳(chuan) 感器量程，最大安全壓力應不超過傳(chuan) 感器量程，爆破門限是指在100毫秒內(nei) 壓力下降爆破門限所設定值以上認為(wei) 是爆破。

泄壓門限是指泄壓到設定門限以下認為(wei) 泄壓結束。泄壓延時是指泄壓到泄壓門限後繼續泄壓設定時間後停止泄壓。

PID係數設定範圍為(wei) 10-50。數值越小，打壓速度會(hui) 越慢，反之速度會(hui) 快，對於(yu) 小容器，應選小的係數，大容器應選大的係數。

傳(chuan) 感器校準填入測量值和實際值。至少要包含0和量程兩(liang) 個(ge) 值，*對應欄的數據不會(hui) 被保存。

本軟件，可以對壓力表和傳(chuan) 感器互相進行校驗。將壓力表實測的壓力值填入格中實際值和測量值一一對應，

為(wei) 保證精度需要多采集幾個(ge) 壓力點來設置，如下圖：

（3）試驗參數

包括新建試驗參數和打開已經配置的試驗參數

數據保存在安裝目錄下的程序數據子目錄下，文件類型為(wei) .dat.。

選擇試驗類型，產(chan) 品參數等。根據不同試驗類型，會(hui) 有不同參數需要配置。水壓試驗必須填壓力階段參數，

爆破試驗如果需要階段打壓再爆破也要填階段壓力參數。壓降百分比是指保壓時間內(nei) 下降的壓力超過設定百分比被認為(wei) 不合格。

補壓百分比是指保壓時間內(nei) 壓力下降超過設定百分比，係統自動啟動試壓泵補壓。

梯度升壓

報表管理

報表管理功能包含：曆史曲線、曆史報表、數據清理三個(ge) 選項。

曆史曲線顯示保存的打壓數據曲線，並可產(chan) 生曆史報表

可點擊生成報表

以上為(wei) 客戶提供的試壓報表。本係統試驗報表由客戶提供模版，開放式製作。

僅(jin) 供參考，具體(ti) 請以實物為(wei) 準。

曆史報表顯示曆史報表，數據清理可以刪除曆史數據和程序數據

數據清理：點擊數據清理可選擇需要刪除的曆史曲線與(yu) 曆史報表。（慎用）

常用的工具軟件

注：

1.本係統如果需要做試驗補以前的曆史數據的話，可通過修改計算機時間的辦法來實現。

2.本係統可以通過設定壓力傳(chuan) 感器不同的參數來實現與(yu) 實際壓力成倍數的試驗（多用於(yu) 低壓高顯示）

3.本係統如需手動控製試壓泵打壓，需要將手動自動旋鈕扭至手動即可，

以上是軟件的一些基本功能，圖片僅(jin) 供參考。請以實物為(wei) 準！

1）計算機控製試壓係統整機質保期為(wei) 交貨之日起十二個(ge) 月（人為(wei) 破壞及人為(wei) 不規範操作除外）；

2）計算機控製試壓係統的其它連接件、易損件、電器元件等質保期為(wei) 現場使用六個(ge) 月（人為(wei) 破壞及人為(wei) 不規範操作除外）；

3）在此期間由於(yu) 供方的原因，造成的質量問題需負責“三包”；費用由供方承擔。超過質保期如發生非正常的設備故障，

供方亦應提供及時有效的相關(guan) 服務。
