滅火器筒體壓力爆破試驗儀機器設備配備一部分性能參數及詳盡作用表明

滅火器筒體(ti) 液壓機發生爆炸試驗儀(yi) 技術方案

一、機器設備的應用標準：

1.在買(mai) 家不用提升除定位裝置之外的別的設備的狀況下，機器設備能夠一切正常安裝和應用；

2.辦公環境：0 ~ 45，無易燃氣體(ti) ，自然通風幹躁，周邊無強電磁感應電磁幹擾；

3.實驗物質：水、保濕乳液、防鏽處理水和黏度與(yu) 水相仿的中性化油；

4.設計方案抗壓為(wei) ：25MPa(電動式試壓泵)；

5.檢測溫度：依據具體(ti) 應用自然環境和物質溫度；

6.工作壓力測量精度：精密度為(wei) 滿度的2.5%；

7.該係統軟件選用：16Mpa液位傳(chuan) 感器，精密度為(wei) 0.25%；

8.該係統軟件總體(ti) 線性度為(wei) FS 0.3-0.5%；

9.開關(guan) 電源：溝通交流380/220 V，50hz；

10.相對性空氣相對濕度規定：70-90%。

這套機器設備是依據顧客的具體(ti) 技術標準生產(chan) 製造的；參照試壓泵的執行規範；

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自動控製係統檢測壓力機

JB/T53194電動式試壓泵產(chan) 品品質等級分類；

單屏電腦上控製麵板實體(ti) 圖。圖片僅(jin) 作參考。請參照實體(ti) 圖。

電子計算機專(zhuan) 用型滅火器爆破手機軟件當場檢測曲線圖。圖片僅(jin) 作參考。請參照商品

電腦上專(zhuan) 用型滅火器爆破手機軟件當場檢測曲線圖，圖片僅(jin) 作參考，要以商品為(wei) 標準

span style="font-family: SimSun;font-size:16px;">

二、機器設備配備一部分性能參數及詳盡作用敘述：機器設備詳盡配備主要參數：

名字

清單項

總數

企業(ye)

備 注

滅

火

器

筒

體(ti)

水

壓

爆

破

試

驗

機

試壓泵自動控製係統

電子計算機

套

東(dong) 芝22寸液晶顯示屏，帶com口服務器

複印機

台

hp惠普彩打係列產(chan) 品

液位傳(chuan) 感器（粉劑、油基）

支

16 MPa精密度為(wei) FS0.25%

總流量采集係統

支

出品

高精密電子稱

台

常州市宏事達

試壓泵自動控製係統

套

出品，數據收集操縱輸出，感應器開關(guan) 電源，變頻調速器操縱

變頻調速器

台

海利普2.2KW

電子計算機工作台（單屏）

台

碳素鋼靜電噴塑，出品

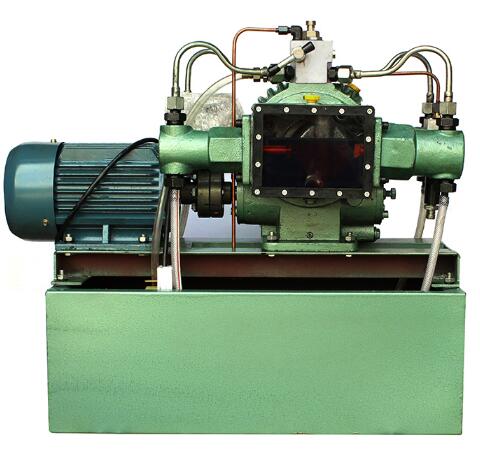

3D-SY120/25MPa電動式試壓泵

台

1.5KW電動機，出品

繼電器閥組

套

工作壓力交替變化，疲勞測試專(zhuan) 用型閥組

機器設備配電係統

套

依據機器設備具體(ti) 製做

手機軟件

滅火器筒體(ti) 壓力爆破

實驗數據收集和監控軟件

套

依據 GB4351-2007手提滅火器在其中打壓試驗及爆破設計標準，提升了工作壓力交替變化疲勞測試作用設計標準

注：某些零配件在具體(ti) 生產(chan) 製造製做有可能主要參數不一樣，但不危害機器設備總體(ti) 作用。

三、商品自動控製係統詳細描述：

1、配套設施試壓泵為(wei) 3D-SY120/25Mpa,額定值排出來工作壓力25Mpa，額定值總流量120L/h，配套設施為(wei) 輸出功率1.5KW一般電動機。外觀規格和淨重無獨特。配套設施氣壓表、閥門、液位傳(chuan) 感器達到相匹配試壓泵的規定，配套設施的液位傳(chuan) 感器達到相匹配試壓泵的規定。

2、本滅火器筒體(ti) 壓力爆破試驗儀(yi) 自動控製係統由單屏電子計算機工作台、電動式試壓泵及高精密電子稱等構成，可一次性進行試驗。並全自動得到實驗全過程中待檢粉劑滅火器筒體(ti) 的妥協值、爆破工作壓力值、爆破整個(ge) 過程外出量、容量形變率、妥協形變量、爆破形變量、全部試驗全過程的時間等數據信息，並與(yu) 此同時製作出被試瓶工作壓力-進水流量關(guan) 聯趨勢圖、工作壓力-時間關(guan) 聯趨勢圖及進水流量-時間關(guan) 聯趨勢圖，根據複印機打印出水壓試驗曲線圖，能夠隨時隨地讀取曆史時間文本文檔。依據顧客給予表頭，開展全自動填好並可開展便捷改動。監控軟件作用依據GB4351-2007手提粉劑滅火器在其中打壓試驗及爆破及二氧化碳滅火器壓力爆破實驗設計標準，並預埋日後國家標準新作用升級安全通道。
