中華開關管水壓試驗機檢修計劃方案

輸油管水壓試驗機維護保養(yang) 計劃方案

一、機械設備一部分

1.目前增壓係統軟件

機器設備目前增壓係統軟件平麵圖以下：

如圖所示1所顯示，預密封性加壓和管內(nei) 加壓由同一加壓器(現階段為(wei) 油水加壓器)加壓，二種加壓方法的轉換在於(yu) 操縱電液換向閥打開或關(guan) 掉預密封性加壓液控單向閥和管內(nei) 加壓液控單向閥；壓力汽車繼電器實行對預壓力的監管。必須 蓄壓器(充斥著N2)來保持預壓力。預密封性卸壓是操縱電液換向閥開啟或關(guan) 掉預密封性卸壓液壓機操縱逆止閥。這些，使機器設備非常容易發生不加壓預密封性、管內(nei) 不加壓預密封性壓力、管內(nei) 不加壓壓力、管內(nei) 加壓全過程中校準、管內(nei) 不加壓壓力、油水交叉式(汽車油箱存水；在沒有外界泄露的狀況下，汽車油箱中的油量大幅度降低)。

機器設備增壓全過程中的正中間操縱階段繁雜，設備故障率高，維護保養(yang) 項目投資大。

2.技術性維護保養(yang) 方案

掌握目前機器設備後，能夠在原來機器設備的基本上對壓力係統軟件開展技術性改善。實際改造方案以下：

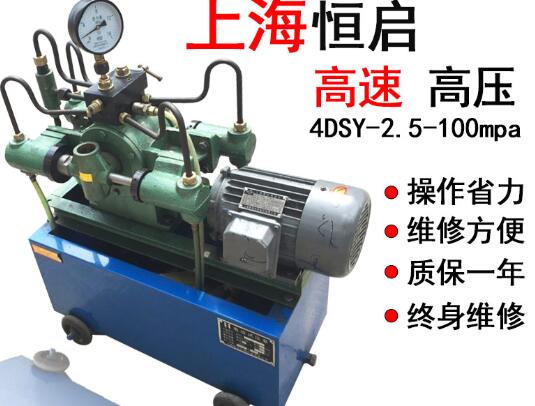

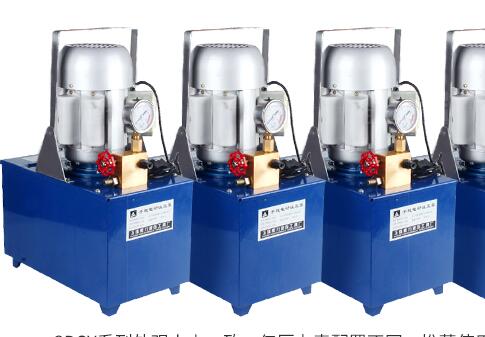

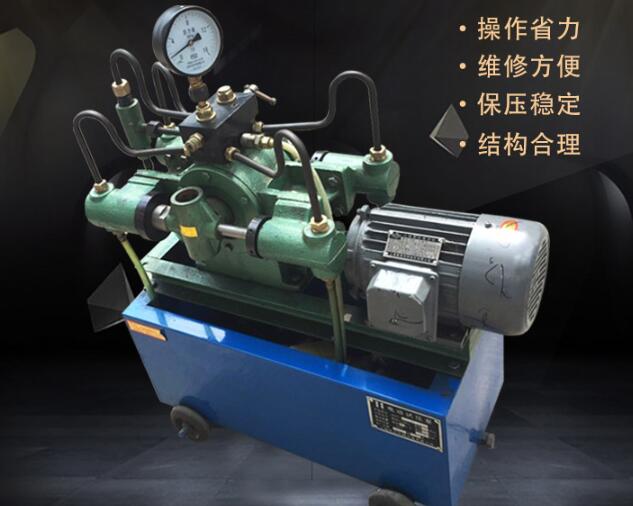

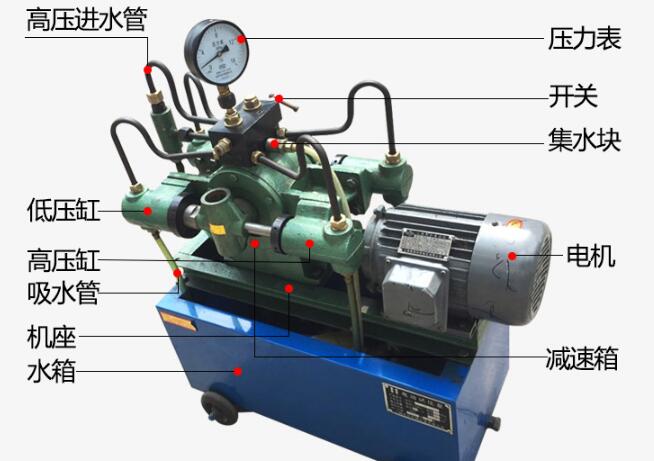

1.新的增壓係統軟件由電動試壓泵(或1: 1.27增壓器)、增壓器(現階段為(wei) 油水增壓器)、直行車本產(chan) 品、梭閥構成，替代了原先沉重的增壓係統軟件；

2.增壓器(現階段的油水增壓器)隻對管內(nei) 壓力開展增壓，提升 了增壓器的增壓高效率和增壓工作能力。根據在增壓器壓力輸出端提升一個(ge) 直逆止閥，能夠處理管內(nei) 壓力的試壓難題。

3.電動試壓泵(或1: 1.27增壓器)獨立給預密封性加壓，約2秒左右就可以創建預密封性壓力，提高工作效率。預密封性壓力的檢測根據0 ~ 30 MPa壓力智能變送器意見反饋給PLC，由專(zhuan) 用型數顯電流表表明，使預密封性加壓工作中更為(wei) 簡易形象化；

4.當管內(nei) 壓力超過預密封性壓力時，梭閥全自動轉換後，密封環上的壓力與(yu) 管內(nei) 壓力同歩升高，確保加壓係統軟件的工作中；

5.新的增壓係統軟件除掉了原來的油水閥塊(圖2)，降低了機器設備的常見故障點，合理解決(jue) 了油水交叉式聯接狀況；

6.調節PLC程序流程，對增壓係統軟件開展邏輯性操縱。

總的來說，曆經以上增壓係統軟件的簡單化和改善，能夠大幅度降低機器設備的設備故障率和維護保養(yang) 項目投資，提升 機器設備的可靠性、穩定性和生產(chan) 製造節奏感。

3.配件明細：

1.一套油水增壓器

2.油水增壓器灌水閥一套

3.一套由油水增壓器操縱的電液換向閥

4.一套由油水增壓器灌水閥操縱的電液換向閥

5.一套直逆止閥

6.一套梭閥

1套7.50Mpa壓力智能變送器

8.一套專(zhuan) 用型數顯式壓力表

9.一批液壓機髙壓高壓軟管

二.電氣設備一部分

1.技術性維護保養(yang) 方案

維護保養(yang) 方案是拆換全部電氣設備自動控製係統和收集係統軟件。

當場終端設備用工業(ye) 生產(chan) 係統總線操縱的DP控製模塊替代，布線更簡易，特性更平穩。更新改造後實際操作一部分有手動式、全自動、全自動、維修四種工作模式，各水壓試驗壓力表明；上位機軟件即時表明各檢測點的情況，維持時間0-100s可調式；紀錄、查看和打印出曆史記錄。

2.電氣控製係統配備係統軟件

係列號

部件名字

部件規格型號

量

保存單據

一個(ge)

工業(ye) 生產(chan) pc機

雙核處理器CPU，2G運行內(nei) 存，500G之上外存

1套

燕化工業(ye) 生產(chan) 電子計算機

窗口監測中心

壓力數據測試的搜集和儲(chu) 存

一

PADDING-LEFT: 0px; PADDING-RIGHT: 0px; PADDING-TOP: 0px" msonormal="">

彩色打印機

1套

三星

PLC控製係統軟件

S7-300（CPU314-2DP）

1套

西門子PLCCPU

SM321

數據量鍵入

SM322

數據量輸出

SM331

模擬量輸入鍵入

ET200M

I/O子站

低壓電氣元器件

空氣漏電開關(guan) 、直流接觸器、超溫載汽車繼電器、按鈕指示燈等

多個(ge)

小型繼電器

多個(ge)

電源開關(guan) 可調穩壓電源

2套

琴台式工作台

1套

配線箱

8套

布線雜件

多個(ge)

壓力感應器

5套

紅外傳(chuan) 感器

PNP型、24VDC、開與(yu) 關(guan) 、晶體(ti) 管輸出

4對

接近開關(guan)

檢驗間距8、15、75mm

多個(ge)

蛇皮管

多個(ge)

高壓電纜線線

YC3×35/YC3×10等

多個(ge)

招標方供

當場操縱電纜

10×0.75/16×0.75等

多個(ge)

招標方供

走線橋架

多個(ge)

招標方供

固定不動角鋼

多個(ge)

招標方供

三、技術谘詢

1. 承包方承擔對招標方實際操作和維護保養(yang) 工作人員開展當場學習(xi) 培訓。內(nei) 容包含家用電器操縱基本原理、供氣基本原理、操作步驟、維護保養(yang) 方式 及常見問題清除方式 等有關(guan) 專(zhuan) 業(ye) 知識，使受訓人可以單獨、恰當的應用、實際操作和維護保養(yang) 、維護保養(yang) ；

2. 承包方每1一季度電話回訪招標方一次,給予維護保養(yang) 與(yu) 檢修、實際操作人員管理服務項目、行業(ye) 交流；

3.配用電氣控製係統質保期為(wei) 1年。在質保期內(nei) ，假如機器設備常見故障是由於(yu) 承包方設計方案缺點或零部件產(chan) 品質量問題導致的，承包方有義(yi) 務免費改善設計方案徹底消除；因為(wei) 招標方緣故導致的常見故障與(yu) 零件的毀壞,承包方有責任開展檢修；

4. 承包方確保為(wei) 招標方機器設備立即給予終身的零配件和零件供應服務項目與(yu) 機器設備應用、維護保養(yang) 、產(chan) 品升級等服務谘詢。
